La selección precisa de una bomba dosificadora determina la estabilidad operativa en las industrias química, farmacéutica, de alimentos y de tratamiento de aguas.
Configurar un sistema de dosificación exige comprender a fondo los diferentes tipos de bombas dosificadoras disponibles en el mercado. Una selección inadecuada del equipo, ya sea por capacidad insuficiente, materiales de construcción incorrectos o un mecanismo de accionamiento no acorde con las exigencias del proceso, puede afectar significativamente la precisión de la dosificación, la calidad del producto final y la continuidad operativa. Además, estos errores suelen traducirse en mayores costos de mantenimiento, paradas no programadas y una reducción de la vida útil de los equipos.
Este artículo expone el funcionamiento de cada tecnología de dosificación, analiza las variables críticas de selección y define los criterios de compatibilidad química indispensables para optimizar su planta. Como referente global en ingeniería de dosificación, ProMinent desarrolla sistemas inteligentes y componentes robustos que transforman la inyección de fluidos en un proceso exacto, seguro y automatizado.
Tabla de contenidos
¿Qué es una bomba dosificadora y cómo funciona?
Una bomba dosificadora es una máquina hidráulica de desplazamiento positivo diseñada para inyectar un volumen exacto de fluido por ciclo de manera constante. A diferencia de las bombas centrífugas convencionales, estos equipos operan como bombas volumétricas puras mediante un ciclo cinemático dividido en dos fases:
- Carrera de succión: El desplazamiento del elemento activo (diafragma o pistón) expande la cámara de dosificación, generando una caída de presión interna que aspira un volumen definido de fluido.
- Carrera de impulsión (o descarga): El mecanismo presiona el fluido acumulado, incrementando la presión hidrostática para vencer la contrapresión de la línea e inyectar el químico al sistema.
Para garantizar la unidireccionalidad del flujo y evitar cualquier tipo de reflujo, las cámaras incorporan válvulas antirretorno (check) de doble bola tanto en la admisión como en la descarga. Esta configuración electromecánica asegura que el rendimiento volumétrico permanezca estable frente a las fluctuaciones de presión del proceso.
Para aplicaciones de nivel de entrada que requieren alta repetibilidad en caudales estandarizados, las Bombas dosificadoras Concept Plus representan una solución eficiente y compacta de bomba dosificadora.
¿Cuáles son los tipos de bombas dosificadoras y sus tecnologías de accionamiento?
La clasificación técnica de las bombas dosificadoras se define a través de su principio de accionamiento y la naturaleza de su extremo líquido. Conocer estas diferencias mitiga fallas prematuras por desgaste mecánico o incompatibilidad operativa.
¿Cuáles son los tipos de bombas dosificadoras y sus tecnologías de accionamiento?
El desempeño de un sistema de dosificación depende de que cada uno de estos factores se encuentre dentro de rangos seguros. El tiempo de residencia debe permitir que el químico actúe antes de que la mezcla avance a la siguiente etapa, y los sensores son necesarios para validar el efecto obtenido y realizar ajustes automáticos. Cuando la medición es estable y la dosificación responde a datos reales, se obtiene un proceso más predecible, eficiente y controlado.
1. Bombas dosificadoras de membrana o de diafragma
Las bombas dosificadoras de membrana o diafragma se caracterizan por contar con una cámara de dosificación herméticamente sellada, donde una membrana flexible separa completamente el fluido bombeado del mecanismo de accionamiento. Este diseño elimina la necesidad de sellos mecánicos dinámicos en contacto con el producto, minimizando el riesgo de fugas externas y convirtiéndolas en la solución preferida para la dosificación de productos químicos corrosivos, tóxicos, abrasivos o peligrosos.
Estas bombas son ampliamente utilizadas en aplicaciones de tratamiento de agua potable, aguas residuales, procesos químicos, industria alimentaria y farmacéutica. Una de sus aplicaciones más comunes es la dosificación de hipoclorito de sodio / cloro y otros desinfectantes en sistemas de potabilización, desinfección y saneamiento industrial.
2. Bomba dosificadora electromagnética (Solenoide)
El movimiento del diafragma se ejecuta mediante un electroimán integrado que actúa de forma directa sobre el eje magnético. Al energizar el solenoide, esta bomba dosificadora electromagnética desplaza la membrana hacia adelante; al desenergizar, un resorte de retorno devuelve el componente a su posición inicial.
Estas bombas electromagnéticas ofrecen una precisión excepcional en caudales bajos y permiten regular el volumen dosificado modificando la frecuencia de carrera mediante microprocesadores. Equipos como la bomba dosificadora electromagnética DULCOWALL® proporcionan una dosificación confiable, repetible y eficiente, garantizando un funcionamiento continuo y una excelente estabilidad del proceso en aplicaciones de tratamiento de agua e inyección de productos químicos .
3. Accionamiento por motor eléctrico y motor paso a paso
Cuando las variables de proceso exigen mayores capacidades y robustez mecánica, se implementan las bombas de motor. Estas acoplan un motor eléctrico convencional a un sistema de engranajes y excéntricas para transformar el movimiento rotativo en un desplazamiento lineal recíproco. Las Bombas de motor: manejan altos volúmenes de inyección con curvas de descarga estables incluso ante contrapresiones elevadas.
Por otro lado, la incorporación de bombas dosificadoras de motor paso a paso introduce un control digital milimétrico sobre la carrera de impulsión. Esta tecnología permite una dosificación continua y una desaceleración controlada del flujo, ideal para procesos de inyección de químicos que requieren una máxima precisión. Equipos como la bomba dosificadora beta/X: demuestran un rendimiento óptimo en las condiciones ambientales y operativas más hostiles de la industria pesada.

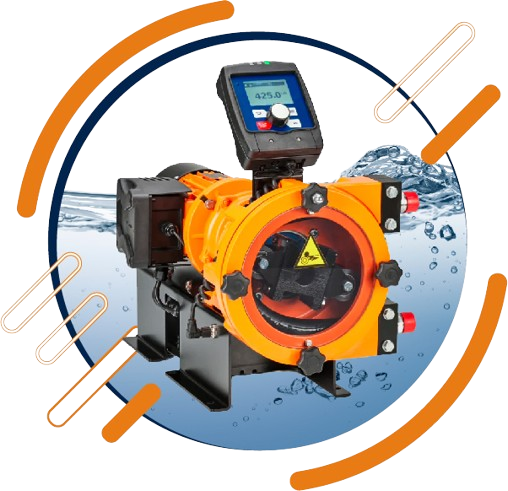

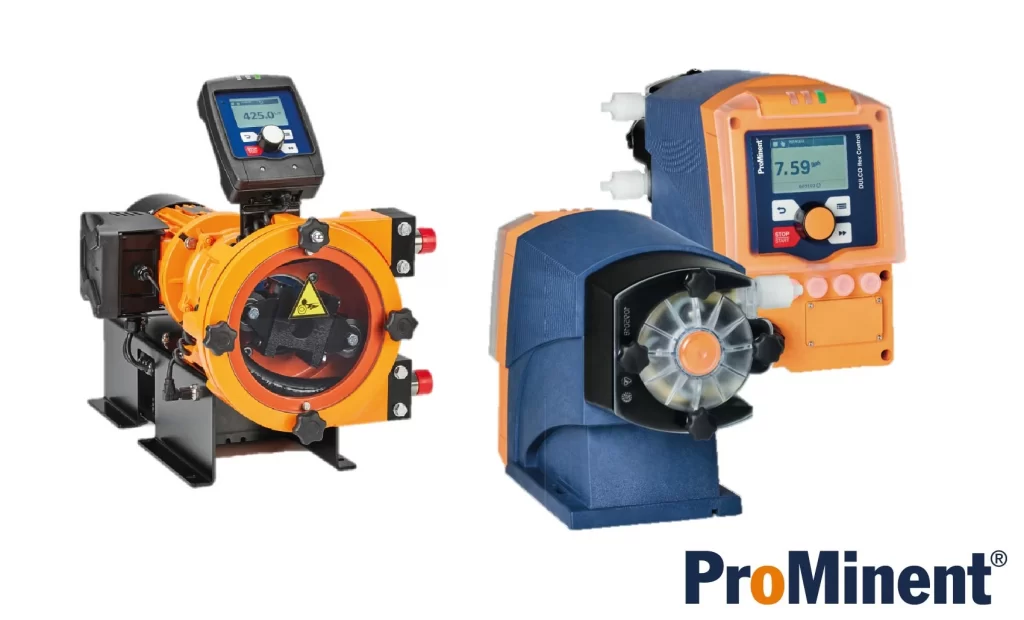

4. Bomba dosificadora peristáltica
El principio operativo de la bomba dosificadora peristáltica se basa en la compresión secuencial de una manguera elastomérica mediante rodillos giratorios. El fluido avanza confinado dentro del tubo flexible, lo que significa que no entra en contacto directo con ningún componente metálico o mecánico de la bomba dosificadora.
Esta característica posiciona a las Bombas dosificadoras Peristálticas como la tecnología idónea para bombear fluidos extremadamente viscosos, lodos abrasivos con partículas en suspensión o compuestos sensibles al cizallamiento, logrando valores de precisión reproducible cercanos al ±1%.
5. Bomba dosificadora de pistón
La bomba dosificadora de pistón utiliza un émbolo metálico o cerámico rectificado que se desplaza directamente dentro del cilindro de dosificación. Aunque ofrecen una eficiencia volumétrica sobresaliente a presiones extremas (cumpliendo con normativas rigurosas como la API 675), requieren un sellado dinámico mediante empaquetaduras. Esto limita el uso de la bomba dosificadora de pistón a fluidos limpios, no cristalizables y técnicamente neutros para evitar goteos o atascos mecánicos.
Criterios para seleccionar una bomba dosificadora
La ingeniería de selección no admite aproximaciones empíricas. Configurar una bomba proporcional demanda cruzar datos operativos reales con la resistencia mecánica de los componentes de la bomba dosificadora.
Caudal y contrapresión del sistema
El primer paso consiste en determinar el punto de operación hidráulico definido por el caudal requerido (L/h) y la contrapresión de la línea (bar). La bomba proporcional seleccionada debe ser capaz de vencer la presión estática y las pérdidas por fricción dinámicas del sistema para inyectar el reactivo de forma controlada.
Propiedades reológicas y criticidad del fluido
El comportamiento físico del compuesto químico condiciona la tecnología del extremo líquido de la bomba dosificadora. Los fluidos se clasifican según sus restricciones operativas:
- Corrosivos: Requieren aislamiento total mediante bombas dosificadoras de membrana de PTFE multicapa con sistemas de alerta de rotura.
- Viscosos o con partículas: Exigen configuraciones de válvulas de asiento cargadas por resorte o el uso directo de una bomba dosificadora peristáltica.
- Inflamables / Ambientes explosivos: Obligan a especificar motores y carcasas bajo certificaciones ATEX o clasificaciones de seguridad intrínseca.
Compatibilidad química de materiales y elastómeros
Para evitar corrosión galvánica, agrietamiento prematuro o degradación elastomérica, los ingenieros deben seleccionar la metalurgia y los plásticos técnicos de la bomba dosificadora basándose en tablas estrictas de resistencia química:
|
Componente de Bomba |
Material Técnico |
Resistencia Química / Aplicación Industrial |
|
Extremo Líquido (Plásticos) |
PVDF (Polifluoruro de vinilideno) |
Máxima resistencia química y térmica; ideal para ácidos concentrados. |
|
Extremo Líquido (Plásticos) |
PTFE (Teflón) |
Resistencia universal frente a solventes y reactivos altamente agresivos. |
|
Extremo Líquido (Metales) |
Acero Inoxidable (AISI 316L) |
Alta resistencia mecánica a la corrosión y presiones elevadas en Oil & Gas. |
|
Sellos y Elastómeros |
EPDM |
Excelente compatibilidad con agua potable, soluciones alcalinas y reactivos polares. |
|
Sellos y Elastómeros |
FKM (Viton) |
Elevada resistencia a hidrocarburos, ácidos minerales fuertes y alta temperatura. |
|
Sellos y Elastómeros |
NBR (Nitrilo) |
Diseñado específicamente para el manejo de aceites industriales e hidrocarburos ligeros. |
De acuerdo con los indicadores macroeconómicos de infraestructura hidráulica en América Latina, la bomba dosificadora de diafragma lidera el mercado de tratamiento de agua con más del 35% de participación.
Los ingenieros de plantas municipales y PTAR seleccionan mayoritariamente este tipo de bomba dosificadora (electromagnética para bajos caudales y de motor para macro-dosificación) debido a su diseño hermético libre de fugas, bajo costo de mantenimiento predictivo y compatibilidad directa con configuraciones económicas de PVDF y PVC para la inyección segura de hipoclorito de sodio.
Automatización y control en la dosificación industrial
La dosificación moderna se aleja del ajuste puramente manual para integrarse directamente en la Industria 4.0. El ajuste del volumen de inyección en una bomba dosificadora se realiza mediante dos variables clave controladas por microprocesadores industriales: la longitud de carrera (que modifica el volumen desplazado por ciclo) y la frecuencia de carrera (que define los ciclos por minuto).
La dosificación moderna se aleja del ajuste puramente manual para integrarse directamente en la Industria 4.0. El ajuste del volumen de inyección en una bomba dosificadora se realiza mediante dos variables clave controladas por microprocesadores industriales: la longitud de carrera (que modifica el volumen desplazado por ciclo) y la frecuencia de carrera (que define los ciclos por minuto).
Para coordinar la inyección de químicos basándose en variables de proceso dinámicas (como cambios de pH, potencial ORP o caudal de paso principal), la bomba proporcional se conecta a Controladores sistema de tratamiento de agua 431.
Para coordinar la inyección de químicos basándose en variables de proceso dinámicas (como cambios de pH, potencial ORP o caudal de paso principal), la bomba proporcional se conecta a Controladores sistema de tratamiento de agua 431.
Estos dispositivos interpretan las señales analíticas enviadas por Sensores sistema de tratamiento de agua 431 en tiempo real para modular la velocidad de las bombas dosificadoras mediante lazos cerrados tipo PID, buses de campo industriales (Profibus, Modbus) o integración directa a PLC centralizados.
El diferencial de ProMinent: Sistemas integrados frente a equipos aislados
Mientras gran parte de los proveedores del mercado comercializan cada bomba dosificadora de forma individual e independiente del contexto de control, ProMinent destaca por diseñar soluciones de ingeniería integrales. Suministramos desde la instrumentación analítica y los tanques de almacenamiento hasta los módulos completos de inyección llave en mano.
Nuestra ventaja tecnológica reduce la sobredosificación de productos químicos, mitigando el desperdicio de materia prima y garantizando la repetibilidad del proceso industrial. Con más de 60 años de trayectoria e innovación continua en cada bomba dosificadora que fabricamos, incorporamos conectividad digital avanzada a través de plataformas como DULCONNEX, permitiendo el monitoreo remoto, el registro auditable de datos de consumo y la optimización del costo total de propiedad (TCO) en su planta.
Para proyectos que exigen la máxima seguridad en la manipulación y preparación de reactivos, integramos de fábrica Equipos de Dosificación de Químicos para Tratamiento de Agua y sistemas robustos para Equipos de dosificación de productos químicos 431, asegurando la máxima conformidad normativa internacional.
Preguntas frecuentes sobre bombas dosificadoras
¿Necesita elegir la bomba dosificadora adecuada para su proceso?
Nuestros ingenieros y especialistas analizan las variables de su aplicación, caudales, contrapresiones y propiedades químicas del fluido para diseñar la solución idónea. Solicita una asesoría técnica especializada aquí y optimice la eficiencia de su planta con el respaldo y la tecnología en bombas dosificadoras de ProMinent.
